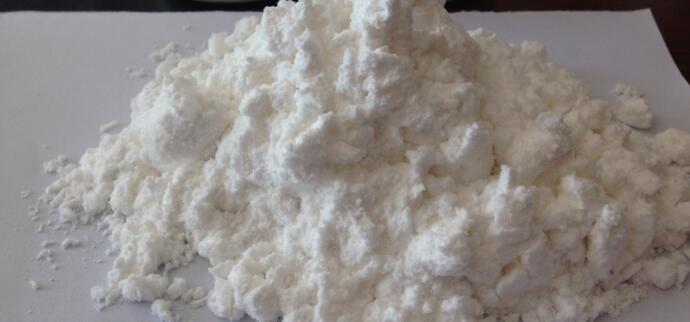

聚丙烯酰胺是高分子聚合物。产品主要分为干粉和胶体两种形式。接下来，我将解释使用聚丙烯酰胺的特性。

　　1.注意事项。在正式采用某种类型的聚丙烯酰胺产品之前，应进行小型试验，以确定*用量和使用条件。用作絮凝剂时，一般用量为0.1—0.5ppm 。

　　2.聚丙烯酰胺产品在使用前必须溶解在溶液中，以使聚合物链充分伸展备用。通常将非离子和阳离子产物稀释至0.1%左右，溶解操作应在塑料、陶瓷或不锈钢搅拌槽中进行。由于PAM分子链在溶液中是一个不规则的线圈，在制备和溶解时，部分水包裹在线圈中，线圈体积大而饱满，线圈之间容易缠绕和交联，从外观上看具有一定的粘度。如果使用离心泵，由于叶轮高速旋转，高分子线圈结构会变形，部分从中间分离，体积会改变，线圈之间的交联会损坏，粘度会降低，使用效果会降低。

　　3.PAM分子链在溶液中会受到剪切力的破坏和降解，从而影响其性能。因此，在溶解和稀释PAM时，应尽量缩短搅拌时间，以降低搅拌强度；一般情况下，搅拌速度应控制在50~250 rpm，而不是过快。

　　4.使用PAM溶液时，加药点应尽量避免强机械搅拌；输送PAM溶液时，管道应厚实，更换头和支管应少。*选择单泵或隔膜泵，而不是离心泵。

　　5.溶解干粉PAM产品时，应特别注意操作程序，以防止由于颗粒相互粘附而导致溶解操作失败。可选择甲醇进行小规模试验。润湿乙醇等有机试剂，以改善颗粒在水中的分散性；在工业应用中，在容器中加入1/2小时后可完全溶解。速溶产品可在0.5～1小时内完全溶解。适当加热可加速产品的溶解，但不应超过60℃。

　　6.无机絮凝剂与PAM混合时，应将无机絮凝剂与PAM分别溶解在两台混合设备中，否则会引起两种絮凝剂之间的相互作用，产生凝集作用，影响效果；使用过程中应注意进料顺序。一般来说，处理粒径小于50um的细颗粒时，应先加入无机絮凝剂，再加入PAM溶液；处理粒径大于50um的粗颗粒时，加入PAM溶液进行吸附架桥，然后加入絮凝剂。使用时，用户应首先进行一次小型测试，以确定剂量顺序。

　　7.一般来说，当溶液条件越有利于聚合物分子链的延伸时，应用效果越好。因此，阳离子型PAM适用于酸性介质，阴离子型PAM适用于碱性介质，非离子型PAM适用于酸性或弱碱性介质；如有可能，使用前将PAM溶液稀释至0.01%-0.05%，有利于分子链的进一步延伸，从而提高使用效果，节省用量。

　　8.PAM产品不应储存在铁容器中。干粉PAM一般可长期储存，性能稳定。PAM在水中的溶解性能随时间的延长而下降，浓度越低，性能下降越快。0.05%-0.1%的非离子或阴离子PAM溶液只能储存约半个月。0.1%阳离子聚丙烯酰胺溶液极不稳定。1~2天后，性能开始下降。因此，应立即制备和使用PAM产品。

　　9.由于晶格离子在矿物颗粒表面的不均匀排列，产生了过量电荷，对PAM分子产生了强烈的影响。PAM的架桥效应难以发挥，只能与单个颗粒作用，悬浮在泥浆中。如果适当调整浆液中的pH值，以消除一些多余的电荷，则可以提高絮凝效果。
